◆良くある 事例
ＮＥＣ製 印字系障害
長梅雨のため 発券トラブル多発 高湿度のため ロール紙が湿気り カッターが切れない場合や
印刷時カールして詰まる事象が多発しています
応急的には 新品のロール紙に変えてみて下さい
あとは 湿度対策を実施願います ラーメン店さんや 屋外施設で顕著に起こります
・ＢＴ−Ｌ２５０／２５２型 きっぷが 弓型に反り 出口で詰まる -＞ 高湿度時発生！ ロール紙の印字濃度調整が必要
・Ｌ２５０・Ｌ２５２ 印字後の出口で券詰まりする（次の券と一緒に出てくる）
湿度が高くなると ロール紙が水分を帯びて 印刷時に反ってしまう
印字濃度を薄く調整する （取説には載っていません 要問い合わせ）
・特定の印字文字部分の場合で 印字ヘッド部で印刷が止まる
横１行での黒い部分が多い場所にて顕著に発生 （反転文字多用や 集計の**************)
ロール紙の質により有無がありますが 大部分で発生しやすいので
納品時に印字濃度調整で薄めにしましょう
・ＢＴ−Ｖ２１ｘ ＢＴ−ｅ２１ｘ ロール紙 エラー発生
用紙がなくなり ロール紙が切り替わる際に エラー発生する場合や
券が短くなってきたり、印字の行間が詰まってきた場合には
（環境にて左右しますが 概ね５年以降位から 発生します）
印字部後ろにある 送り部分内の特殊ゴムローラーが劣化している可能性大
ローラー一体化のベアリングは１方向しか回らない特殊なものです
交換が必要です
・ＢＴ−Ｌ２５０Ｂ／２５２Ｂ 印字ブロック抜け
新品納品から１−２年経過頃に発生 発生頻度は様々 １日に数回〜数ヶ月に１回
印字ヘッド開閉で 復帰することも有り
印字ヘッドの不良が原因と判明しているがメーカーは認めてくれない
ＮＥＣ製 電源系
・ＢＴ−Ｌ25ｘ BT-V21ｘ 電源が入らない 突然電源切れる
電源スイッチの寿命なので交換して下さい
ロッカースイッチ 在庫あります
ＮＥＣ製 ホッパー系
・ＢＴ−Ｖ２１ｘ ＢＴ−Ｌ２５ｘ 「ホッパー ロングパルス異常」
釣り銭ホッパー 出口のカウントセンサー （透明な部品）が 汚れているか
冬期の朝一番などに 結露している可能性
ラーメン店さんで 排気が良くなく 券売機が屋外寄りの設置に場合に発生しやすい
以上以外でも発生することがあり リセットや電源のＯＦＦ／ＯＮでしか復帰しないこともあり
設計に問題がある気がします （ｅシリーズでは 改良している）
・BT-L25ｘ ＢＴ−Ｖ２１ｘ ホッパー 釣銭切れ 解除不能等
ＮＥＣ製 メモリー系
内部バッテリーの劣化や 長期の電源を入れていない場合
集計クリア後の処理中に電源を切った場合に発生します
・BT-L250 BT-L252 BT-J212 BT-V212 でE20 E25 「チェックサムエラー」
日計クリア・電源ＯＦＦ／ＯＮ・累計クリア・電源ＯＦＦ／ＯＮで復帰することもありますが
最悪は基板の初期化が必要に為ります（
他社券売機でも同様なことが起こります
このエラーが出ても 設定操作等は可能です ダメ元でクリア＆リセットをやってもNGなら
まずは設定・売上データを保存してから 基板初期化し 復元となります
・Ｌ１００型 で「エラー Ｅ２０ チェックサムエラー」

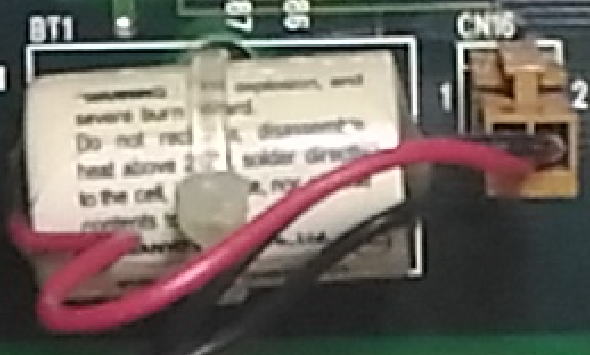

基板上のバックアップ用バッテリー電圧低下の場合は 交換が必要です
Ｌ２５０やＢＴ−Vは 基板に直付けなので はんだ付け要
ＮＥＣ製 人感センサー関係
・ＢＴ−ｅ２１２ BT-V21ｘ リモコンの反応が悪い（近づけるとOK)
内部蛍光灯の劣化（ＢＴ−Ｖ）交換 or
屋内照明にインバーター式蛍光灯使用の場合 影響がある可能性があります
・ＢＴ−ｅ21ｘ ＭＰ−Ｔ シャッター開 異常 購入精算後２秒位コイン投入口のシャッターが閉まりますが
その間にコインを投入し 入らないので押し込もうと続けると シャッターが開くのを阻害し エラー発生
残念仕様です 解決策は有りません
券売機正面に立たないと 人感センサーが反応せず 貨幣投入できない
紙幣ユニット
高額紙幣ユニットの不具合 千円札繰り出しローラーやセンサーは１年に数回清掃が必要になります
ユニット内ホコリがすごいことになっています
半年に１回位 コンプレッサーで掃除が望ましく ホコリ除去だけでも故障を防げます
頻繁にトラブルがあると 店員さんもお客様もストレスです
お金がかかりますが おおむね 7年以上でメーカーオーバーホールが必要になると思って下さい

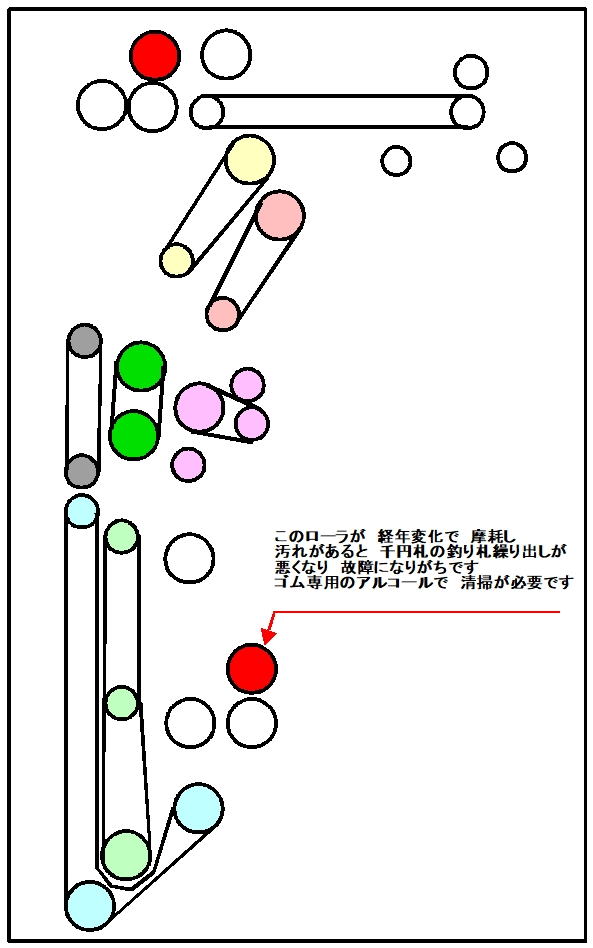

・高額紙幣機 紙幣ユニット（BCA-20型） ベルトが外れたが かけかた がわからない
ＢＴ−Ｖ２１２、ＫＭ−Ｖ２１２、ＢＭＪ−３、BTW-M その他多数

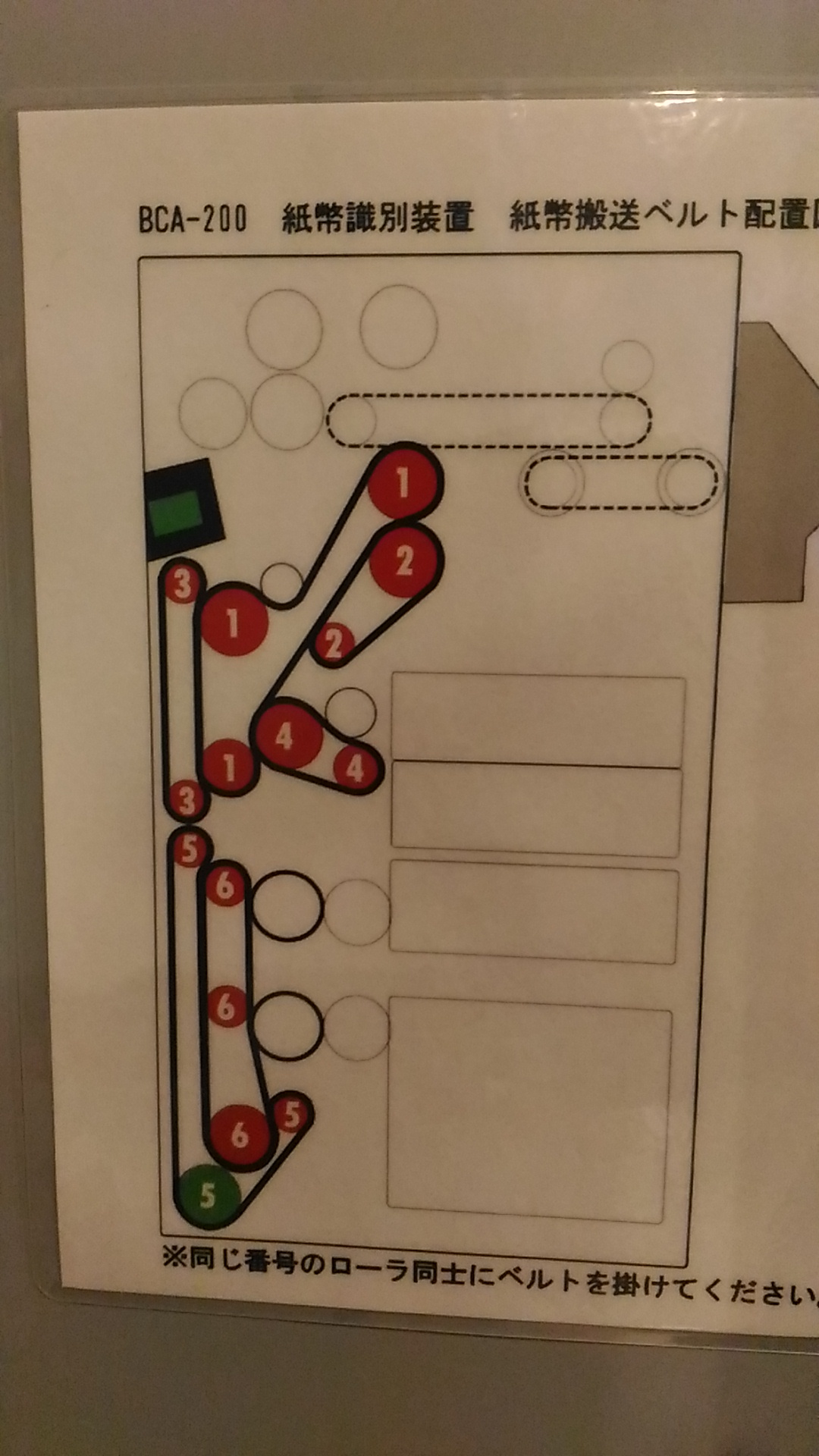

・高額紙幣機 紙幣ユニット（BCA-200型） ベルトが外れたが かけかた がわからない
ＢＴ−e２１２、MP-T CT-200 他

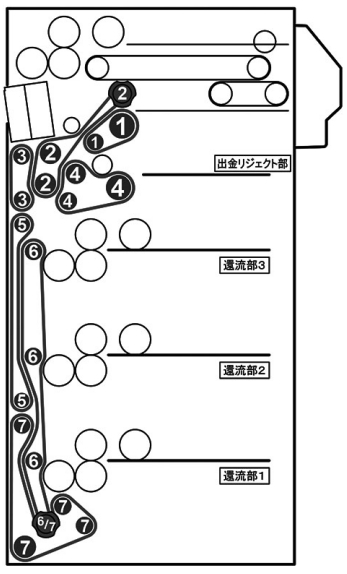

・高額紙幣機 紙幣ユニット（BCA-300型） ベルトが外れたが かけかた がわからない
ＭＰ−Ｔ４００

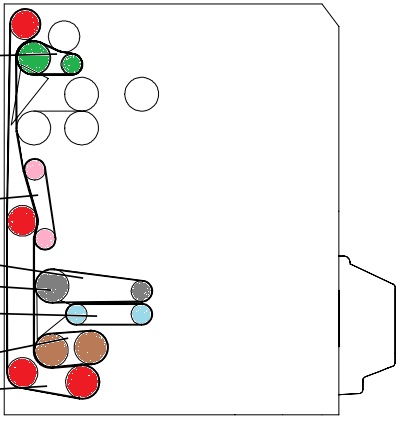

・高額紙幣機 紙幣ユニット（BCA-10型） ベルトが外れたが かけかた がわからない
ＢＴ−L252
・ＢＴ−Ｌ２５２ ビルバリ 紙幣ユニット エラーコード表
・ＢＴ−Ｌ２５２ 電源投入時に 紙幣ユニットエラー９２０
本体エラー番号 Ｅ９０２ （搬送パルス非検知）
内部の繰出電磁クラッチが開放されずロックしたままになる
緑色の搬送ノブを手で回すと 通常時よりかなり重い
電源投入後初期起動テスト時に ノブを前後に手で回すと 復旧すること有り
タッチパネル機
・タッチパネルの反応が悪い（選択反応不能や勝手に選択される）
画面清掃等で洗剤・液体がベゼルの裏側 画面下部に残っています
画面を外し分解して 拭き取って下さい
メーカーに頼むと 液晶パネル毎交換されて えげつない費用がかかります
グローリー製 券売機
・グローリー製 ＶＴ型全般 発券ユニット 発券不良 ロール紙カット時の粉が センサー孔に入り遮光
印字部後通路の金具を外し清掃して下さい
・ＶＴ−Ｔ ・ VT-B ・ ,ＶＴ-G 印字が薄いかすれる サーマルヘッドの劣化
数年での劣化が顕著に起こります
印字ヘッド交換か 発券ユニット全体交換
・ＶＴ−Ｓ ロール紙が吸い込まない
薄紙タイプの場合 頭が少し折曲ているとＮＧ ハサミで 極若干 山形カットにすると入りやすいかも
もしくは印刷部分を開けてセットしてください
エラー時（3103紙詰まり カッター）の場合 印刷部下側開いて内部を掃除すると治るかも
カッターが動作中に停止した時は開かなくなります -＞ 左側面に強制回転させる穴があります
・グローリー エラーコード Ｗ００４１−１１
発売中にならない リセットしても変わらず
口座ボタンのどれかが 押された状態で 戻っていない
洗剤等で拭いていると 隙間に入り固まり 戻りが悪くなります
真水で掃除しましょう
ひどい場合は 口座ボタンを分解して 掃除が必要になります
・グローリー用設定変更ソフト 入力する際にプログラムが固まる
パソコンの日本語変換ＩＭＥのバグ
Windowsのアップデートの際に起きる
ＩＭＥ以外を使うか 設定で旧バージョンの設定する
https://saiseich.com/os/windows10/trouble_ime/
設定編
・Ｌ２５０・Ｌ２５２ 日時設定 設定-７で 年月日時分入力
・価格設定が出来ない （日計・累計をクリア しないと変更できない場合があります）
オプション設定で売上が残っていても設定変更できるように出来ます
・Ｌ２５０・Ｌ２５２ 自分で設定変更をＰＣで行った後 紙幣が使えない
設定ツール起動後の機種選定が間違っています
・Ｌ２５０・Ｌ２５２ 手動で価格変更が出来ない
パソコン設定した場合で無効な価格設定が対象メニュー以外でされている場合
Ｌ２５２用で９９，９９０円設定していたデータを Ｌ２５０に変換した場合発生する
手動での変更は不可能です パソコンでの変更必須
・ＢＴ−Ｌ25ｘ BT-V21ｘ 設定時 コンパクトフラッシュが 読み取れない
・ＢＴ−Ｖ２１Ｘ コンパクトフラッシュ 読み込み/書き込み メニューが効かない
初期モデルでは 機能しないので ＬＡＮケーブルで設定を ＲＷしてください
もしくは 手動設定
・「当たり券」設定 （ＶＴシリーズ ＢＴ−ｅ BT-V ＭＰ−Ｔ)
当たり券の券面設定は 最終メニュー番号が印刷されます NEC（トヨコム）は２４９
グローリーは３００です
ＮＥＣは オプションの43番目チェックも入れる
古い機種はファームウェアが対応していない事あり
・貨幣投入すると 特定口座の売切が点滅
ファンクション使用時にメニュー別売り切れ枚数が設定されていると点滅する
点滅は別のファンクションでは販売できるから 区別できるように点滅としている
口座別 販売枚数制限 にするべきです
芝浦製 券売機
・芝浦で 古い機種で 50円や500円の釣銭有るのに出ない場合
払出し枚数のクリアをしないといけないそうです
クボタ製 券売機
・クボタ TV1300 500円コイン投入直後のシュートで詰まる
・クボタ ＴＶ２８００ ＴＶ３８００ 時刻設定方法
・TV-2800・TV-3800・（BOSTEC OEM IB-S型)での設定
かなり難解ですが 「設定キーボード操作説明書」が必要 （標準添付書類のはず）
・ＴＶ−３８００で 最下段右のボタンが メニューとして有効にならない
残念な仕様で ６５口座ですが メニューが登録できるのは６４メニューまでなのです
・TV3500，KMG.,ER100、ER110 千円紙幣払い出し不良
-＞ 内部パッキン劣化 交換（水道用パッキン ホームセンターで買えます）
・TV1300 50円釣り銭払い出し不良 -＞小型ソレノイド劣化の為
（部品なし 分解清掃 位置調整）
券売機の 型番 や エラー番号等を 調べておいて下さい
意外と 簡単なことで 治ることも 有りますので 気楽に電話ください
090-3159-2527 SVC 丸山まで
（土日 時間外OKです）
お願い
まず 誰か名乗って下さい
同業者が 質問されてくる場合や
説明書も読まないで 闇雲に電話してくる方がおります
その場合は お断りさせて頂く事があります
ロール紙くらい買って頂ければ 喜んで 協力いたします
（5巻/箱 ￥15,000 電話サポート込・税込・代引送料込）
メール: maru@e-svc.net
LINEでもOKです
LINE ID svc.maru
▲その他
・券売機の設定変更 自分でやってみましょう
・ＴＶ１０００＆PV２０００ビルバリ
・ＴＶ１０００＆ＰＶ２０００ 「ＰＯＦＦ」表示 バッテリーあがりの対処
・ＢＴ−Ｌ２５ｘ型 設定確認 や プレオープン時の
お金を入れないでも発券できるモード手順
■設定手順
設定 ９ → →
０１１０１００１ 入力 取消
テスト ６ 入力
扉を閉めれば 全ボタン 発売可能ランプ点灯
■終了方法 （以下 ３種 どれでも 可能）
・取消を ２回押す
・電源ＳＷ切り ５秒後に 電源ＳＷ入り
・電源コンセント 抜き ５秒後に 刺す
★ 消費税変更に伴う 自動変更設定方法（BT-V型 ＢＴ−ｅ型）
◆エラーコード表 ＢＭＩ−５型 ＰＤ−１００ ＰＶ−２０００
